¿Qué es una PCB controladora de LED y cómo funciona en iluminación LED?

Un producto de iluminación LED es tan confiable como el sistema eléctrico que alimenta su fuente de luz. Detrás de los LED visibles, el circuito controlador gestiona la entrada eléctrica y proporciona las condiciones de funcionamiento requeridas por el módulo LED. La placa de circuito impreso que soporta ese circuito debe acomodar los componentes, conexiones eléctricas, estructura mecánica y requisitos de fabricación definidos por el diseño del producto.

Una placa PCB de controlador LED es la placa de circuito que se utiliza para montar y conectar los componentes electrónicos de un controlador LED. Dependiendo de la arquitectura del producto, puede admitir conversión de energía, regulación de corriente, funciones de protección o circuitos de control. Su diseño afecta la ubicación de los componentes, el enrutamiento eléctrico, el acceso al ensamblaje y la forma en que el controlador encaja en el producto de iluminación terminado.

Para un gerente de productos de PCB, seleccionar o desarrollar una PCB controladora de LED implica más que confirmar las dimensiones de la placa y el espesor del cobre. El equipo de ingeniería debe definir los requisitos eléctricos del conductor, seleccionar una construcción de placa adecuada, revisar el diseño y establecer las especificaciones de fabricación antes de publicar el diseño.

Estas decisiones también influyen en cómo funciona la PCB del controlador con la placa de luz LED. Algunos productos de iluminación utilizan una placa de controlador y una placa de LED independientes, mientras que otros integran funciones en un conjunto más compacto. Cada disposición presenta diferentes requisitos eléctricos, térmicos y mecánicos.

¿Qué es una placa PCB de controlador LED?

Una PCB de controlador de LED es la plataforma física en la que se montan e interconectan los componentes de un circuito de controlador de LED. Proporciona caminos conductores entre los componentes manteniendo el espacio, el diseño y el soporte estructural requeridos por el diseño.

La PCB en sí no regula la corriente ni convierte el voltaje. Esas funciones las realiza el circuito electrónico montado en la placa. La PCB hace que el circuito sea físicamente realizable al proporcionar las conexiones de cobre, las áreas de montaje de componentes y la estructura de aislamiento necesarias para el diseño previsto.

Una PCB controladora de LED puede contener componentes como controladores de conmutación, transistores, diodos, resistencias, condensadores, inductores y conectores. El conjunto de componentes exacto depende de la topología del controlador, los requisitos de entrada, las características de salida y las funciones adicionales.

Por ejemplo, un controlador diseñado para un producto de iluminación alimentado por CA puede requerir una disposición de circuito diferente a la de un controlador alimentado por una fuente de CC de bajo voltaje. Algunos productos requieren interfaces de atenuación, funciones de comunicación o funciones de protección adicionales. Esos requisitos influyen en la selección de componentes y el diseño de la PCB.

Desde la perspectiva del desarrollo de productos, la PCB del controlador LED forma parte de un sistema eléctrico más amplio. Sus requisitos deben establecerse junto con las especificaciones del controlador, las características del módulo LED y el diseño mecánico de la luminaria completa.

Una placa que pueda acomodar físicamente los componentes no es necesariamente adecuada para la producción. El diseño del circuito, los requisitos de aislamiento, las distancias entre los componentes y el proceso de montaje también deben ser compatibles con la aplicación prevista.

¿Cómo funciona una PCB controladora de LED en iluminación LED?

El funcionamiento de una PCB controladora de LED depende del circuito montado en ella. En un sistema de iluminación LED típico, el conductor recibe energía eléctrica de una fuente y condiciona esa energía para que la fuente de luz LED pueda funcionar dentro de sus límites eléctricos especificados.

Los LED son dispositivos impulsados ​​por corriente. Su voltaje directo varía según las características del dispositivo, la corriente de funcionamiento y la temperatura. Conectar un módulo LED directamente a una fuente de alimentación inadecuada puede provocar una corriente excesiva o un funcionamiento inestable. Un controlador diseñado adecuadamente gestiona el suministro eléctrico según los requisitos de la carga LED.

El proceso se puede considerar a través de varias etapas funcionales.

Entrada de energía y acondicionamiento.

El conductor recibe energía de la fuente prevista. Dependiendo del diseño, el circuito puede incluir protección de entrada, filtrado, rectificación u otras funciones de acondicionamiento. La disposición requerida depende de si la fuente proporciona energía CA o CC y de la arquitectura eléctrica del controlador.

Conversión de energía

Algunos controladores convierten el voltaje entrante a un rango de voltaje o corriente diferente. Se pueden utilizar convertidores de conmutación, circuitos lineales y otras topologías según la aplicación. Cada enfoque tiene diferentes consideraciones de diseño que involucran eficiencia, número de componentes, comportamiento térmico y rendimiento eléctrico.

Regulación actual

El controlador regula la corriente suministrada a la carga LED de acuerdo con el diseño del circuito seleccionado. Los controladores de corriente constante son comunes en la iluminación LED porque mantienen una corriente objetivo en un rango operativo definido. Otros sistemas pueden utilizar suministros de voltaje constante con regulación de corriente adicional integrada en el módulo LED.

Conexión de salida

La salida del controlador se conecta a la placa o módulo LED. La selección del conector, la polaridad, el enrutamiento de los cables y la ubicación de los terminales deben coincidir con los requisitos mecánicos y eléctricos del conjunto de iluminación.

Protección y control

Dependiendo del producto, el driver puede incluir protección contra condiciones como sobrecorriente, sobretensión o temperatura excesiva. También se pueden incorporar funciones de atenuación y otras funciones de control. Estas características deben estar respaldadas por el diseño del circuito en lugar de suponerse que están presentes en cada PCB controlador de LED.

La PCB conecta los componentes que realizan estas funciones. Su diseño debe admitir las rutas eléctricas requeridas y al mismo tiempo tener en cuenta los niveles actuales, la ubicación de los componentes, el aislamiento, la generación de calor y las limitaciones de fabricación.

Por esta razón, el diseño de PCB del controlador LED debe comenzar con los requisitos del circuito y avanzar hacia una placa fabricable, en lugar de tratar la PCB como un componente mecánico separado.

¿Cuál es la diferencia entre una PCB controladora de LED y una PCB de luz LED?

La PCB del controlador LED y la PCB de la luz LED pueden ser parte del mismo producto de iluminación, pero realizan trabajos diferentes.

La placa controladora soporta la electrónica que acondiciona y regula la energía. El tablero de luces LED lleva los LED que producen iluminación y proporciona sus conexiones eléctricas. Dependiendo del diseño, el tablero de luz LED puede usar FR-4, MCPCB de aluminio u otra construcción adecuada.

En un producto con placas separadas, el controlador suministra la salida eléctrica requerida por el módulo LED. Las dos placas deben ser compatibles en términos de corriente de salida, rango de voltaje, disposición de conectores e integración mecánica.

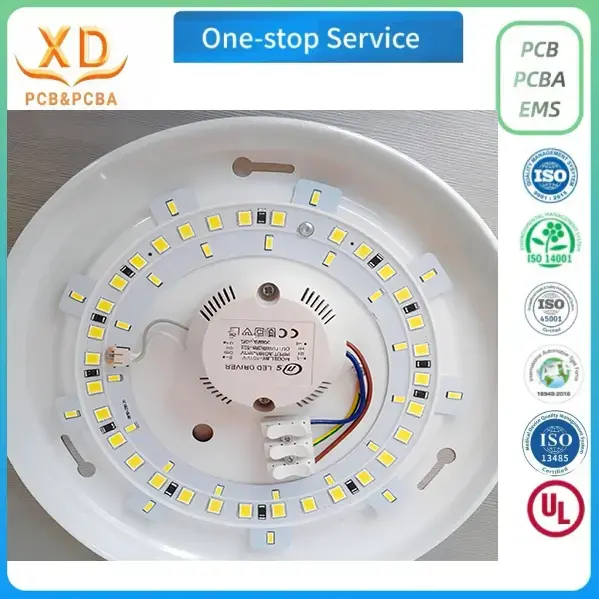

Por ejemplo, una luz empotrable LED puede tener un controlador colocado en un gabinete separado y un módulo LED montado en una estructura metálica que difunde el calor. La PCB del controlador y la placa LED tienen diseños diferentes porque sus componentes y funciones operativas difieren.

En cambio, una lámpara compacta puede utilizar un diseño integrado en el que el controlador y los circuitos LED comparten una disposición física más estrechamente conectada. El hecho de que las funciones se coloquen en tableros separados o se combinen depende de los requisitos de aislamiento eléctrico, el espacio disponible, las condiciones térmicas, las consideraciones de ensamblaje y el costo del producto.

Estas configuraciones no deben considerarse intercambiables sin revisar el diseño completo. La integración de circuitos puede reducir la cantidad de conjuntos separados, pero también puede cambiar los requisitos de enrutamiento, espaciado, térmicos y de servicio.

Por lo tanto, un gerente de producto debe establecer la arquitectura eléctrica antes de finalizar la especificación de PCB. La pregunta clave no es simplemente qué material de placa usar, sino cómo contribuye cada sección del circuito al funcionamiento del producto de iluminación terminado.

¿Por qué es importante el diseño de PCB del controlador LED?

Un circuito controlador puede ser eléctricamente correcto en principio y aun así encontrar problemas cuando se transfiere a una PCB física. El diseño de la placa determina cómo se conectan los componentes, cuánto espacio ocupan y cómo interactúa el circuito con el gabinete y el proceso de ensamblaje.

Una consideración importante es la ruta actual. Las rutas de alta corriente pueden requerir diferentes dimensiones de traza que las conexiones de señal de baja corriente. El ancho de cobre apropiado depende de factores como la corriente, el aumento de temperatura permitido, el espesor del cobre, la geometría de la traza y el entorno térmico circundante. Un valor de ancho de traza universal no puede reemplazar un cálculo específico del diseño.

Las fuentes de alimentación conmutadas introducen preocupaciones de diseño adicionales. Los bucles de corriente de alta frecuencia, los nodos de conmutación y las señales de retroalimentación sensibles pueden necesitar una ubicación y un enrutamiento cuidadosos. Las malas elecciones de diseño pueden contribuir a interferencias electromagnéticas, acoplamientos no deseados o comportamiento inestable del circuito.

El espacio entre los componentes también importa. La placa debe proporcionar un espacio libre adecuado para los cuerpos de los componentes, terminales, conectores y equipos de ensamblaje. Cuando el circuito incluya tensiones peligrosas, las distancias de aislamiento y otros requisitos relacionados con la seguridad deberán establecerse según las normas aplicables y el diseño del producto.

Al mismo tiempo se debe considerar la integración mecánica. Una PCB controladora puede necesitar orificios de montaje, acceso a conectores, ranuras o dimensiones de borde específicas para encajar dentro de la carcasa. El esquema del tablero debe revisarse en comparación con el anexo real en lugar de desarrollarse de forma independiente.

La fabricabilidad es otra parte clave del proceso de diseño. Los componentes deben colocarse de manera que admitan el método de montaje previsto. Los componentes de paso fino, las almohadillas poco espaciadas, los contornos inusuales de las placas y el acceso restringido pueden afectar la planificación e inspección de la producción.

Desde la perspectiva de un gerente de producto, estos problemas están relacionados. Un cambio en el diseño de los componentes puede afectar las dimensiones de la placa, los datos de fabricación, el diseño del gabinete y la secuencia de ensamblaje. Revisar el diseño completo antes de la fabricación ayuda a identificar conflictos mientras aún son relativamente fáciles de corregir.

¿Qué material es adecuado para una PCB de controlador LED?

La selección del material depende de los requisitos eléctricos, térmicos y mecánicos del circuito. El material más apropiado es aquel que cumple con las especificaciones de diseño y puede fabricarse de manera consistente para la aplicación prevista.

FR-4 es un laminado epoxi reforzado con fibra de vidrio que se usa comúnmente para placas de circuitos electrónicos. Admite una amplia gama de diseños electrónicos convencionales y está disponible en diferentes espesores y calidades de materiales.

Para una PCB controladora de LED, el FR-4 puede ser adecuado cuando sus propiedades eléctricas, límites térmicos, características de aislamiento y resistencia mecánica cumplan con los requisitos del circuito. La selección final aún debe tener en cuenta el voltaje de trabajo, la generación de calor de los componentes, las distancias de fuga y separación requeridas y el entorno operativo.

Una PCB con núcleo metálico de aluminio tiene una construcción diferente. Normalmente incluye una capa de circuito de cobre conductor, una capa dieléctrica eléctricamente aislante y una base de aluminio. La base de aluminio proporciona soporte mecánico y forma parte del camino térmico desde la capa del circuito hacia la estructura de montaje de la placa.

Los MCPCB de aluminio se utilizan con frecuencia para módulos de fuente de luz LED donde la transferencia de calor es una consideración de diseño importante. Sin embargo, no son automáticamente la opción preferida para todos los circuitos de conductores. El material debe evaluarse según los requisitos de aislamiento del circuito, la disposición de los componentes, el diseño eléctrico y las condiciones térmicas.

En algunos productos de iluminación, una PCB controladora FR-4 y una placa LED de aluminio funcionan juntas. Esta disposición permite que cada placa cumpla una función diferente dentro del sistema general.

Xinda PCB incluye FR-4 para su placa PCB de controlador LED y sustrato de aluminio para su oferta MCPCB. Esto proporciona una base para analizar ambos tipos de placas dentro de un proyecto de iluminación LED, pero se debe confirmar la construcción final para el diseño específico.

Al desarrollar una PCB LED personalizada, los compradores deben evitar elegir un material basándose únicamente en su nombre o precio. La especificación de la placa debe seguir los requisitos del circuito y del producto de iluminación completo.

¿Cómo se debe especificar el espesor del cobre y el espesor del tablero?

El espesor del cobre y el espesor del tablero acabado son dos especificaciones independientes. Ambos deben definirse claramente en los documentos de fabricación porque afectan diferentes aspectos del tablero.

El espesor del cobre describe la capa de cobre conductora. Influye en la capacidad de transporte de corriente del circuito, aunque el rendimiento real también depende del ancho de la traza, la distribución de la corriente, las condiciones térmicas y el aumento de temperatura aceptable.

El espesor de la placa terminada se refiere al espesor total de la estructura de PCB completa. Afecta el ajuste mecánico, el espacio disponible, las disposiciones de montaje y la compatibilidad con el gabinete.

Para su controlador LED personalizado y producto PCB de aluminio, Xinda PCB enumera un espesor de placa de 1,0 a 2,5 mm y un espesor de cobre de 1 a 2 oz. Las especificaciones generales de procesamiento de PCB de aluminio proporcionan una gama más amplia de espesor de acabado de 0,4 a 3,0 mm y espesor de cobre de 1 a 6 oz.

Estas cifras deben interpretarse según la construcción específica del producto. El rango general de procesamiento de PCB de aluminio no se aplica automáticamente a todas las placas controladoras FR-4 ni a todas las combinaciones posibles de material y espesor.

Al preparar una solicitud de cotización, el equipo de ingeniería debe indicar el espesor del acabado requerido y las especificaciones de cobre en lugar de solicitar un tablero estándar genérico. Si el diseño aún está en desarrollo, el fabricante de PCB puede revisar los requisitos propuestos y confirmar si se ajustan al rango de producción disponible.

El mismo principio se aplica al ancho y al espaciado del trazo. Xinda PCB enumera un ancho de traza mínimo y un espacio entre líneas de 0,15 mm en sus especificaciones generales de proceso de PCB de aluminio. Este es un parámetro de procesamiento establecido, no una recomendación universal para trazas que transportan energía. El diseño real debe cumplir con sus requisitos eléctricos y de fabricación.

Una especificación completa reduce el riesgo de que diferentes proveedores coticen tableros con diferentes construcciones. También proporciona una base consistente para la aprobación de muestras y pedidos repetidos.

¿Qué información se necesita para una PCB de controlador LED personalizada?

Un proyecto de PCB de controlador LED personalizado debe comenzar con un conjunto claro de documentos de ingeniería y fabricación. La información requerida depende de la etapa de desarrollo, pero varios elementos son especialmente útiles al preparar un diseño para la fabricación.

Requisitos eléctricos

La documentación de diseño debe identificar la fuente de entrada prevista, los requisitos de salida y las condiciones de operación relevantes. Para el circuito controlador, esto puede incluir rangos de voltaje, corriente objetivo, características de carga y cualquier función de control o protección requerida.

Estos detalles establecen el contexto eléctrico para el diseño del tablero. Sin ellos, es difícil evaluar si la disposición de los componentes y las rutas conductoras cumplen los requisitos previstos.

Datos de fabricación de PCB

Los archivos Gerber o datos de fabricación equivalentes definen los patrones de cobre de la placa y otras capas de fabricación. Las limas de perforación comunican las ubicaciones y tamaños de orificios requeridos. Un dibujo mecánico debe mostrar el contorno, las dimensiones, las características de montaje y las tolerancias relevantes.

Los archivos deben representar la misma revisión de diseño. Si los datos de dibujo y de fabricación entran en conflicto, la discrepancia debe resolverse antes de que comience la producción.

Información sobre el material y el apilamiento

La especificación de la placa debe identificar el material previsto, la estructura de la capa, el espesor del acabado y los requisitos de cobre. Para un tablero con núcleo metálico, también se debe confirmar el aislamiento relevante y la construcción con base de aluminio.

Información de montaje

Si el proyecto incluye el ensamblaje de componentes, es posible que el fabricante necesite una lista de materiales, datos de ubicación de los componentes y planos de ensamblaje. El comprador deberá confirmar qué servicios de montaje están disponibles y qué materiales o archivos deben suministrarse.

Requisitos de pedido e inspección

La solicitud debe indicar la cantidad de muestra, la cantidad de producción esperada, el acabado de la superficie, cuando corresponda, los requisitos de prueba y las expectativas de embalaje. Cualquier dimensión crítica o criterio de aceptación especial debe documentarse con anticipación.

Proporcionar estos detalles ayuda al fabricante de PCB a evaluar la solicitud con mayor precisión. También permite a los equipos de ingeniería y compras comparar cotizaciones de manera consistente.

Para un servicio de diseño de PCB LED personalizado, la comunicación temprana es especialmente valiosa cuando el circuito aún se está revisando. Las preguntas sobre archivos faltantes, requisitos de materiales o límites de fabricación son más fáciles de resolver antes de que la placa entre en producción.

¿Qué se debe comprobar antes de que se apruebe la primera muestra de PCB?

Una muestra de prototipo es una oportunidad para verificar si la placa fabricada coincide con el diseño publicado y puede pasar a la siguiente etapa de desarrollo. La evaluación debe basarse en requisitos documentados y no únicamente en la apariencia.

Comience con las dimensiones mecánicas. Verifique el contorno de la placa, los orificios de montaje, las ranuras y las posiciones de los conectores con el dibujo aprobado. Si la PCB necesita encajar en una carcasa específica, una verificación de ajuste físico puede revelar interferencias que pueden no ser evidentes en el software de diseño.

A continuación, revise los requisitos de material y espesor. Confirme que la muestra sigue las especificaciones acordadas y que la condición de la superficie del tablero es aceptable para el ensamblaje previsto.

También se debe revisar el patrón del circuito. La inspección óptica puede ayudar a identificar defectos visibles, mientras que las pruebas eléctricas pueden verificar los requisitos relevantes de continuidad y aislamiento. Estas pruebas abordan aspectos particulares de la calidad de los PCB; no reemplazan las pruebas funcionales del controlador LED completo.

Para un controlador ensamblado, es posible que se requieran comprobaciones adicionales para verificar la ubicación de los componentes, las conexiones eléctricas y el funcionamiento del circuito. La evaluación exacta depende de los requisitos del proyecto y de los servicios de montaje incluidos en el pedido.

Si la muestra revela un problema, registre el cambio requerido y actualice los documentos de diseño relevantes. El fabricante debe recibir la revisión aprobada antes de producir otra muestra o pasar a la producción en volumen.

La aprobación de la muestra es un punto de decisión formal. Una vez que el comprador acepta la placa, los archivos y especificaciones aprobados deben conservarse como referencia para pedidos de fabricación posteriores.

¿Cómo afecta la fabricación de PCB al desarrollo de productos de controladores LED?

Los requisitos de fabricación deben considerarse durante el diseño y no después de que se haya completado el circuito. Es posible que un diseño que funcione en un prototipo de ingeniería aún necesite ajustes antes de poder producirse de manera consistente.

Por ejemplo, el espaciado de los componentes puede afectar el acceso y la inspección de la soldadura. Un esquema de tablero con recortes inusuales puede requerir una revisión adicional. Un patrón de cobre que se acerque a los límites mínimos de traza o espaciado del fabricante puede requerir confirmación antes de su lanzamiento.

El proceso de producción también depende de la construcción del tablero. La preparación del material, la formación de imágenes del circuito, el grabado, la aplicación de la máscara de soldadura y el acabado de la superficie deben seguir los requisitos del tipo de PCB seleccionado. Los métodos de inspección deben ser apropiados para el diseño de la placa y los criterios de aceptación especificados.

Xinda PCB enumera la inspección de materiales entrantes, el corte, la obtención de imágenes, el grabado, la impresión de máscaras de soldadura, la inspección AOI, las pruebas eléctricas, el control de calidad final y el embalaje entre sus operaciones de fabricación de PCB de aluminio. El proceso específico y las comprobaciones aplicables para una PCB controladora de LED deben confirmarse con su material de construcción y los requisitos del pedido.

Para un gerente de producto, la revisión de fabricación no es simplemente un paso final de calidad. Conecta la especificación de diseño con los requisitos prácticos de producción.

Un cambio en el espesor del tablero, el patrón de cobre o el material puede afectar el diseño mecánico, los archivos de fabricación y la cotización. Estos cambios deben revisarse como parte del proceso de desarrollo del producto, con un control de revisión claro para garantizar que los equipos de ingeniería, compras y fabricación trabajen con la misma información.

¿Se puede personalizar una PCB de controlador LED para diferentes productos de iluminación?

Sí. Se puede desarrollar una PCB controladora de LED en función de los requisitos eléctricos y mecánicos de un producto de iluminación específico. El grado de personalización depende del diseño del circuito, las capacidades de producción y la información disponible para el fabricante.

Una bombilla compacta, un downlight comercial y un dispositivo de iluminación industrial pueden requerir diferentes disposiciones de los controladores. Sus requisitos de energía, diseños de componentes, dimensiones de gabinete, posiciones de conectores y entornos operativos pueden diferir significativamente.

La personalización puede incluir el contorno de la placa, los orificios de montaje, el grosor, las especificaciones de cobre, el enrutamiento del circuito y otros requisitos de fabricación. Si el proyecto incluye ensamblaje, es posible que también sea necesario definir la ubicación de los componentes y la documentación de ensamblaje.

Sin embargo, la personalización debe comenzar con un requisito de producto claro. Cambiar la forma o el grosor de la placa no hace que el circuito sea automáticamente adecuado para una condición operativa diferente. El equipo de diseño responsable aún debe abordar el rendimiento eléctrico, las clasificaciones de los componentes, el aislamiento y los requisitos de seguridad del producto aplicables.

Para los compradores, el punto de partida más eficaz es proporcionar al fabricante los archivos de diseño disponibles, las especificaciones de placa requeridas, la cantidad prevista y las preguntas técnicas pendientes. Si el diseño no está finalizado, esos detalles ayudan a identificar qué decisiones deben resolverse antes de la producción.

Xinda PCB acepta muestras personalizadas y pedidos por volumen para sus ofertas de PCB. El material preciso, el rango de fabricación y los servicios de ensamblaje disponibles deben confirmarse cuando se habla de un proyecto de controlador LED específico.

Consideraciones finales para el desarrollo de PCB de controladores LED

Una PCB controladora de LED es más que una plataforma de montaje para componentes electrónicos. Es la implementación física de un circuito que debe operar dentro de límites eléctricos, mecánicos y de fabricación definidos.

Un diseño exitoso comienza con los requisitos del controlador y la carga LED. El diseño de la placa debe ser compatible con el circuito previsto, mientras que la selección del material, el espesor del cobre, el espesor del acabado y las dimensiones mecánicas deben coincidir con las especificaciones del producto.

La información de fabricación es igualmente importante. Archivos de fabricación completos, revisiones de diseño consistentes y requisitos de inspección claramente definidos brindan al fabricante de PCB una base confiable para la producción. La evaluación del prototipo brinda entonces la oportunidad de comprobar el tablero antes de que el proyecto avance.

Para las empresas de iluminación LED que desarrollan un nuevo producto o revisan un diseño existente, estas decisiones deben abordarse en conjunto en lugar de manejarse como tareas aisladas. Una especificación clara mejora la comunicación entre los equipos de ingeniería, compras y fabricación y proporciona una base más sólida para repetir la producción.

Xinda PCB ofrece opciones de PCB que incluyen placas de controlador LED FR-4 y MCPCB con sustrato de aluminio. Para requisitos específicos del proyecto, los compradores pueden revisar la PCB de aluminio con controlador LED personalizado para módulos de luz LED y confirmar las especificaciones aplicables antes de solicitar una cotización.
