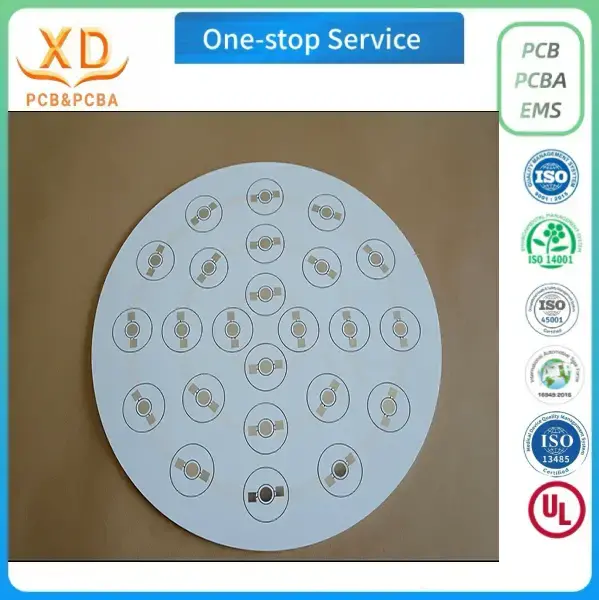

Fabricación de PCB de aluminio LED circular personalizada: materiales, especificaciones y controles de calidad

Una PCB de aluminio LED circular personalizada puede parecer una simple placa de circuito redonda con núcleo metálico, pero prepararla para la producción requiere algo más que definir su diámetro y espesor de cobre. La placa debe seguir los archivos de diseño con precisión, adaptarse al conjunto de iluminación previsto y cumplir con los requisitos eléctricos y mecánicos establecidos antes de que comience la fabricación. Incluso pequeñas diferencias en el contorno, los orificios de montaje o la disposición de los componentes pueden crear problemas cuando la PCB se instala en una luminaria terminada.

Para los fabricantes de iluminación LED, el proceso de fabricación también afecta las decisiones de compra. Un prototipo puede ser aceptable para realizar pruebas, pero los pedidos repetidos necesitan dimensiones, especificaciones de materiales y calidad de superficie consistentes. Si estos detalles no están claramente documentados, los lotes de producción pueden diferir de la muestra aprobada o requerir ajustes innecesarios durante el ensamblaje.

La fabricación de PCB de aluminio LED circulares personalizadas implica varias decisiones conectadas, desde revisar los archivos de diseño originales hasta verificar las placas terminadas antes del envío. Saber qué información proporcionar, qué especificaciones confirmar y qué registros de calidad solicitar ayuda a los compradores a comunicarse de manera más efectiva con un fabricante de PCB y reduce demoras evitables.

¿Qué hace que la producción de PCB LED circulares personalizadas sea diferente?

Los PCB circulares tienen un perfil mecánico diferente al de las placas rectangulares convencionales. Sus contornos suelen seguir la forma de una carcasa de lámpara, un reflector, una estructura difusora de calor o una placa de montaje. Algunos diseños tienen un borde redondo simple, mientras que otros incluyen recortes, orificios para tornillos, muescas o secciones eliminadas para acomodar componentes internos.

Estas características deben considerarse junto con el diseño eléctrico. Una placa puede coincidir con el diámetro nominal en un dibujo y aun así no encajar si los orificios de montaje están mal colocados o el espacio libre para los bordes es insuficiente. Para productos de iluminación fabricados en volumen, un pequeño desajuste dimensional puede afectar el ensamblaje de un lote completo.

Los PCB de aluminio introducen otro conjunto de consideraciones. A diferencia de una placa FR-4 convencional, una PCB con núcleo metálico de aluminio generalmente contiene una capa de circuito conductor, una capa dieléctrica eléctricamente aislante y una base de aluminio. El dieléctrico separa el circuito de la base metálica al tiempo que proporciona un camino térmico entre ellos. Las propiedades específicas de la construcción y del material dependen del diseño de la placa y del sistema de materiales seleccionado.

Por lo tanto, para las placas LED circulares, el fabricante debe trabajar tanto con el patrón del circuito como con el contorno mecánico. Los archivos de producción deben definir la obra de arte en cobre, el perímetro del tablero, los agujeros y otras características relevantes. Las especificaciones del material y los requisitos de espesor también deben confirmarse antes de la fabricación.

El objetivo no es simplemente producir un tablero que parezca redondo. Se trata de fabricar una placa de circuito que siga el diseño aprobado y pueda incorporarse al producto de iluminación previsto sin cambios inesperados.

Selección de materiales y base de aluminio

La selección del material debe comenzar con los requisitos del producto de iluminación terminado. Los compradores deben considerar el entorno operativo previsto, las dimensiones de la placa, el método de montaje, el diseño eléctrico y los requisitos térmicos antes de confirmar la especificación del material.

La base de aluminio es una parte importante de la construcción. Proporciona soporte mecánico y sirve como parte del camino térmico debajo de la capa del circuito. Su espesor y propiedades pueden influir en la rigidez, el peso y la capacidad de la placa para encajar dentro de la carcasa disponible.

Xinda PCB enumera la aleación de aluminio 5052 para su PCB de aluminio LED circular personalizado destacado. El producto presentado especifica un espesor de tablero terminado de 1,0 a 2,5 mm y un espesor de cobre de 1 a 2 onzas. Estas son especificaciones de referencia útiles para los compradores que estén considerando este producto, pero los requisitos de producción reales deben confirmarse con el diseño aprobado.

La gama general de procesamiento de PCB de aluminio es más amplia que la especificación del producto presentado. Dependiendo de los requisitos de fabricación y construcción de tableros aplicables, la gama general enumerada incluye espesores de tablero terminados de 0,4 a 3,0 mm y espesores de cobre de 1 a 6 oz. Estas capacidades generales no deben interpretarse en el sentido de que todas las combinaciones estén disponibles para cada diseño de tablero circular.

Estas cifras son especificaciones de referencia, no sustituyen a una revisión de producción. Los compradores deben confirmar el apilamiento requerido, el peso del cobre, la estructura de aislamiento y las dimensiones mecánicas antes de realizar un pedido.

También vale la pena distinguir el espesor del cobre del espesor del tablero terminado. El peso del cobre describe la capa de cobre, mientras que el espesor del acabado se refiere a la estructura completa del tablero. Los dos valores afectan diferentes partes del diseño y deben registrarse por separado en los documentos de fabricación.

Si se está rediseñando un producto de iluminación, se deben revisar los cambios de materiales en lugar de asumir que son intercambiables. Una base de aluminio o una construcción dieléctrica diferente pueden afectar las características mecánicas y el comportamiento térmico del tablero. El fabricante debe evaluar si la especificación revisada es adecuada para los requisitos de diseño y producción existentes.

Preparación de archivos de diseño para la fabricación

Un conjunto claro de archivos de diseño proporciona al fabricante de PCB una base fiable para la producción. La documentación incompleta o contradictoria puede generar preguntas sobre el contorno de la placa, el patrón de cobre, las posiciones de los orificios o las dimensiones del acabado. Resolver esas preguntas una vez iniciada la producción suele ser más perturbador que confirmar los detalles de antemano.

Para una PCB de aluminio LED circular personalizada, el paquete de diseño debe contener la información necesaria para reproducir la placa deseada. El conjunto de archivos exacto depende del diseño y de los requisitos del fabricante, pero los siguientes elementos suelen ser relevantes:

● Archivos Gerber o datos de fabricación equivalentes: definen el diseño de cobre y otras capas de fabricación necesarias para el tablero.

● Datos de perforación: identifica las ubicaciones y los tamaños de los orificios que deben perforarse.

● Dibujo mecánico: comunica el diámetro exterior, los recortes, los orificios de montaje, las dimensiones críticas y las tolerancias aplicables.

● Información de capa y material: registra la construcción prevista de la placa, incluidos los requisitos de cobre y aislamiento.

● Notas de fabricación: aclaran el acabado de la superficie, los requisitos especiales, las dimensiones de referencia y cualquier característica que pueda no ser obvia solo a partir del diseño artístico.

Los archivos deben describir la misma versión del tablero. Por ejemplo, si el dibujo mecánico muestra una posición revisada del orificio de montaje pero los datos de fabricación aún contienen la posición anterior, el fabricante debe identificar y resolver la discrepancia antes de continuar.

El control de revisiones es importante cuando participan varios departamentos. Un equipo de ingeniería puede revisar la disposición de los LED mientras el equipo de compras continúa utilizando un dibujo de cotización anterior. Un simple identificador de revisión y una fecha de aprobación pueden ayudar a ambas partes a confirmar qué versión está autorizada para producción.

Los compradores también deben identificar qué dimensiones son críticas para el ensamblaje. Es posible que sea necesario que el diámetro exterior encaje perfectamente dentro de la carcasa de una lámpara, mientras que otras dimensiones pueden tener más flexibilidad. Destacar estas diferencias ayuda al fabricante a centrarse en los requisitos más importantes para el producto terminado.

Si el tablero incluye cortes inusuales, orificios poco espaciados o una sección de borde estrecha, estas características deben mostrarse claramente en el dibujo. Cuando el diseño tiene tolerancias estrictas, el comprador debe pedirle al fabricante que confirme la viabilidad en lugar de asumir que todas las dimensiones se pueden producir sin ajustes.

Convertir el diseño en un plan de fabricación

Una vez que los archivos estén disponibles, el fabricante debe revisarlos antes de la producción. Esta revisión conecta la intención del diseño con los requisitos prácticos de la fabricación de tableros.

La primera tarea es confirmar que el material, el espesor del tablero, las especificaciones de cobre y el contorno son compatibles con la construcción solicitada. A continuación, el fabricante puede comprobar si la obra de arte contiene suficiente información para las capas requeridas y si hay dimensiones o notas que entran en conflicto entre sí.

La planificación de la producción también debe tener en cuenta la cantidad pedida. Los pedidos de prototipos y los pedidos en volumen pueden utilizar el mismo diseño básico, pero tienen prioridades diferentes. La ejecución de un prototipo a menudo tiene como objetivo verificar el ajuste mecánico o respaldar una evaluación eléctrica inicial. Un pedido por volumen pone mayor énfasis en la repetibilidad, la inspección consistente y la gestión de registros de producción aprobados.

Para los tableros circulares, el contorno merece especial atención durante esta revisión. Es posible que un diámetro nominal por sí solo no describa todos los requisitos mecánicos. Los orificios, muescas y recortes de montaje pueden determinar cómo se coloca el tablero dentro del producto final. Estas características deben compararse con el dibujo antes de publicar el diseño.

El fabricante también deberá aclarar con el comprador cualquier cuestión técnica no resuelta. Si falta una dimensión requerida, es mejor obtener una confirmación por escrito que hacer suposiciones que podrían afectar el tablero terminado.

Esta etapa es una oportunidad para resolver detalles prácticos como la disponibilidad de material, el acabado de la superficie, la cantidad de muestra, la cantidad de producción esperada y los requisitos de embalaje. También brinda a ambas partes un registro compartido de las especificaciones que se utilizarán para evaluar el pedido terminado.

Cómo se controla el proceso de fabricación de PCB

La fabricación de PCB de aluminio implica varias etapas y cada etapa tiene un propósito diferente. El método de producción exacto depende del diseño de la placa, pero la verificación del material, la formación del patrón del circuito, la aplicación de la máscara de soldadura y la inspección final contribuyen al resultado final.

La inspección del material entrante es un punto de control temprano. El fabricante verifica el material suministrado con los requisitos del pedido antes de que entre en producción. Si el tipo o espesor del material no coincide con la especificación aprobada, la discrepancia debe resolverse antes de continuar con el procesamiento.

Luego se prepara el material al tamaño requerido. Durante la formación de imágenes del circuito, el patrón de cobre deseado se transfiere al material de trabajo. El grabado elimina el cobre no deseado para crear las características del circuito definidas por la obra de arte. El resultado depende de la precisión de los datos de diseño suministrados y del control del proceso de fabricación.

La impresión de máscara de soldadura sigue donde lo requiere el diseño de la placa. La máscara de soldadura proporciona cobertura sobre áreas designadas del circuito y deja disponibles las regiones expuestas necesarias. Su ubicación y apariencia deben compararse con los requisitos de fabricación y diseño aprobados.

El tratamiento de la superficie es otra parte importante del proceso. El acabado seleccionado debe confirmarse antes de la producción porque afecta las superficies de cobre expuestas y su idoneidad para las condiciones previstas de montaje y almacenamiento.

La inspección se lleva a cabo en puntos apropiados de la producción en lugar de depender únicamente de un control visual al final. La inspección óptica automatizada, cuando corresponda, puede ayudar a identificar defectos visibles en el patrón de circuito. Las pruebas eléctricas verifican los requisitos relevantes de continuidad y aislamiento eléctricos respaldados por el método de prueba. El control de calidad final revisa los tableros terminados antes del embalaje.

Cada punto de control aborda un tipo diferente de problema. Una placa visualmente aceptable no es automáticamente correcta desde el punto de vista eléctrico y una placa eléctricamente funcional aún puede tener un defecto mecánico que impida la instalación. Por lo tanto, el plan de inspección debe reflejar los requisitos establecidos para la orden en particular.

Para los compradores, la cuestión importante no es simplemente si el proveedor tiene un proceso de producción. Se trata de si el proceso y las disposiciones de inspección son apropiados para la placa que se solicita.

Acabado superficial y cobre expuesto

El acabado de la superficie debe especificarse antes de comenzar la fabricación. La elección correcta depende del diseño, las áreas de cobre expuestas y los requisitos del producto de iluminación terminado.

Xinda PCB enumera varias opciones de tratamiento de superficies para su procesamiento general de PCB de aluminio: OSP, nivelación de soldadura por aire caliente (HASL), oro por inmersión, estaño por inmersión sin plomo y plata por inmersión. La disponibilidad de un tablero circular personalizado en particular debe confirmarse durante la cotización y la revisión de ingeniería.

Estos acabados no deben tratarse como opciones intercambiables sin considerar la aplicación. Sus características, requisitos de procesamiento y su idoneidad para determinadas condiciones de montaje difieren. La elección debe seguir el uso previsto del tablero y los requisitos del proceso de fabricación correspondiente.

OSP es un conservante de superficie orgánico que se aplica al cobre expuesto. Para las especificaciones generales de procesamiento de Xinda PCB, el espesor de OSP indicado es de 0,20 a 0,40 μm. Esta es una especificación de referencia para ese acabado y debe confirmarse para el pedido real cuando corresponda.

Al comparar cotizaciones, los compradores deben asegurarse de que el acabado superficial cotizado coincida con el requisito aprobado. Si un proveedor cotiza un acabado diferente al de otro, los precios pueden no representar productos equivalentes.

El mismo principio se aplica cuando un diseño existente se transfiere a un nuevo fabricante. El acabado utilizado para el tablero original debe documentarse en lugar de inferirse de fotografías o asumirse de una orden de compra anterior. Un cambio debe revisarse y aprobarse antes de que pase a formar parte de la especificación de producción.

Controles de calidad importantes para los PCB circulares de aluminio

La inspección de calidad debe estar relacionada con el dibujo y el uso previsto del tablero terminado. Una declaración genérica de que un producto ha sido inspeccionado proporciona información limitada a menos que el comprador comprenda lo que se verificó.

Para las PCB de aluminio LED circulares, varias áreas merecen atención.

Dimensiones mecánicas

El diámetro exterior, las posiciones de los orificios de montaje y los recortes especificados deben compararse con el dibujo aprobado. Estas dimensiones afectan si la placa se puede instalar en su alojamiento previsto. Cuando se especifican tolerancias, la inspección debe utilizar los límites aprobados en lugar de un juicio visual informal.

Patrón de circuito

La obra de arte en cobre debe ser consistente con los datos de fabricación publicados. La inspección óptica puede ayudar a identificar defectos visibles, como restos de cobre no deseados, áreas de patrones faltantes u otras irregularidades. Los criterios de inspección deben ser apropiados para los requisitos de diseño y fabricación de la placa.

Condición eléctrica

Las pruebas eléctricas pueden identificar ciertos circuitos abiertos y conexiones no deseadas, según la configuración y la cobertura de la prueba. Los compradores deben confirmar los requisitos de prueba del pedido si la verificación eléctrica específica es importante para su aplicación. Una prueba de continuidad o aislamiento no reemplaza la evaluación funcional del producto de iluminación LED completo.

Condición de la superficie

Se debe revisar el tablero para detectar daños visibles, contaminación y defectos que puedan afectar la instalación o el acabado superficial especificado. Los criterios de inspección deben distinguir entre condiciones cosméticas y defectos que afectan la función o el ajuste.

Material y espesor

El material suministrado y el espesor del tablero terminado deben ser consistentes con las especificaciones aprobadas. Estas comprobaciones son particularmente importantes cuando el diseño depende de un ajuste específico dentro de la carcasa de una lámpara o requiere una construcción de placa definida.

Condición de embalaje

Los tableros terminados deben embalarse de manera que los protejan durante su manipulación y transporte. Los requisitos de embalaje pueden variar según el tamaño del tablero, la cantidad del pedido y los procedimientos de recepción del comprador.

Ningún control cubre todos los problemas potenciales. La inspección mecánica, la inspección óptica, las pruebas eléctricas y la verificación de materiales abordan diferentes requisitos. Por lo tanto, los compradores deben establecer criterios de aceptación que reflejen el diseño en lugar de depender de una única declaración de pasa o falla.

Para pedidos recurrentes, mantener un registro de las especificaciones aprobadas y los requisitos de inspección también facilita la comparación de lotes posteriores con el pedido original.

Muestras de prototipos y aprobación antes de la producción en volumen

Un prototipo es útil porque permite al comprador evaluar una placa física antes de comprometerse con una cantidad mayor. Sin embargo, el valor de una muestra depende de cómo se revisa.

El primer paso es comparar la placa recibida con el dibujo mecánico aprobado. El diámetro exterior, los orificios de montaje, los recortes y el espesor total deben compararse con las dimensiones importantes para el conjunto. Si la placa está destinada a colocarse dentro de la carcasa de una lámpara, una verificación de ajuste físico puede revelar problemas que pueden no ser obvios a partir de los archivos electrónicos únicamente.

También se debe revisar el patrón del circuito y el acabado de la superficie. Si las pruebas eléctricas son parte de la evaluación de la muestra, los resultados de las pruebas deben considerarse junto con los requisitos de diseño. Cuando la placa se utilizará en un producto de iluminación completo, la evaluación relevante a nivel del sistema sigue siendo responsabilidad del proceso de desarrollo del producto.

Cualquier diferencia debe documentarse antes de aprobar la muestra. Si la placa necesita un esquema revisado o un cambio en los datos de fabricación, los archivos actualizados deben recibir un nuevo identificador de revisión. De lo contrario, el fabricante puede tener dificultades para distinguir la versión aprobada de la muestra anterior.

Una vez aceptada la muestra, el comprador debe conservar el dibujo aprobado, las especificaciones y los registros de inspección pertinentes. Estos documentos proporcionan una referencia para los pedidos por volumen y ayudan a evitar que entren en producción cambios no aprobados.

La aprobación de una muestra no debe considerarse una formalidad. Es el punto en el que el comprador confirma que el tablero fabricado cumple con los requisitos acordados lo suficiente como para continuar con la siguiente etapa del proyecto.

Gestión de pedidos repetidos y coherencia de la producción

Los requisitos para un pedido repetido deben basarse en la especificación del producto aprobada en lugar de una descripción general como "igual que la última vez". Esto es especialmente importante cuando un proveedor maneja múltiples diseños de PCB circulares con diámetros o espesores de placa similares.

Un registro de pedido completo debe identificar el producto, la revisión del dibujo, el material, el espesor del cobre, el espesor del tablero terminado, el acabado de la superficie, la cantidad y cualquier requisito especial de inspección o embalaje. Si una especificación cambia, el cambio debe comunicarse y aprobarse antes de la siguiente producción.

Los compradores también deben aclarar si un nuevo pedido utiliza los mismos archivos aprobados y requisitos de materiales que el lote anterior. Una revisión del diseño, una sustitución de materiales o un cambio en el acabado de la superficie pueden afectar la comparación del tablero con la muestra aprobada.

Para pedidos más grandes, la planificación de la entrega y la confirmación de la cantidad también son importantes. El equipo de compras debe establecer la cantidad requerida y el cronograma de entrega con el proveedor antes de la producción. Si el pedido se divide en varios envíos, ambas partes deben acordar la documentación aplicable y los requisitos de aceptación.

El embalaje y la identificación ayudan a mantener el control de los pedidos una vez que los tableros salen de fábrica. Las etiquetas claras pueden facilitar que el equipo receptor distinga diferentes diseños, revisiones o lotes. El formato de etiquetado específico debe acordarse cuando el comprador tenga requisitos de trazabilidad interna.

La repetibilidad no depende de un solo paso de fabricación. Proviene de mantener una especificación clara, utilizar la revisión correcta del diseño, aplicar controles de proceso adecuados y verificar el producto terminado con respecto a los criterios de aceptación acordados.

Elegir un fabricante para una PCB de aluminio LED circular personalizada

El precio importa, pero la cotización más baja no es necesariamente la opción más adecuada para un tablero personalizado. Una comparación significativa debe considerar si el proveedor puede cumplir con el material, las dimensiones, los requisitos del circuito, el acabado de la superficie y las expectativas de calidad especificados.

Los compradores pueden comenzar pidiendo al fabricante que confirme la construcción de la placa y el rango de producción requeridos. Si el diseño requiere un espesor o peso de cobre particular, la cotización debe indicar esa especificación claramente. Las declaraciones generales de capacidad no deben reemplazar la confirmación de los requisitos reales del producto.

El proceso de revisión del diseño del fabricante es otro punto de comparación útil. Un proveedor debe poder identificar información faltante o dimensiones conflictivas antes de que comience la producción. Una comunicación clara en esta etapa puede evitar revisiones evitables y hacer que la cotización sea más precisa.

También deberían discutirse las disposiciones sobre inspección. Los compradores deben comprender si el pedido incluye comprobaciones dimensionales, inspección óptica y pruebas eléctricas, según corresponda. Si se requieren mediciones o registros de inspección particulares, estos deben acordarse antes de emitir la orden de compra.

El proceso de muestra puede proporcionar evidencia adicional de cómo el proveedor maneja el trabajo personalizado. Un pedido de muestra bien gestionado debe seguir una especificación definida y proporcionar una base clara para su aprobación. Para la producción recurrente, el proveedor también debería poder trabajar a partir de los archivos aprobados y comunicar cuando un cambio solicitado afecte los requisitos existentes.

Finalmente, compare las cotizaciones sobre una base equivalente. El material del tablero, el espesor del acabado, el peso del cobre, el acabado de la superficie, la cantidad, los requisitos de prueba y el embalaje pueden afectar el precio cotizado. Si estos detalles difieren entre proveedores, una comparación directa de precios puede ser engañosa.

Un fabricante que proporciona una comunicación técnica clara y una especificación de producción documentada brinda a los compradores una base más confiable para evaluar el pedido.

Soluciones de PCB de aluminio LED circulares personalizadas de Xinda PCB

Xinda PCB ofrece fabricación de PCB de aluminio para aplicaciones de iluminación, incluidos PCB de aluminio LED circulares personalizados utilizados en downlights y paneles de luz. Su producto circular presentado utiliza una aleación de aluminio 5052, con un espesor de tablero terminado listado de 1,0 a 2,5 mm y un espesor de cobre de 1 a 2 onzas.

La gama más amplia de procesamiento de PCB de aluminio incluye espesores de placa terminada de 0,4 a 3,0 mm, espesores de cobre de 1 a 6 oz y un ancho de traza mínimo listado y un espacio entre líneas de 0,15 mm. Los requisitos reales de cada diseño deben revisarse y confirmarse antes de la producción.

El proceso de fabricación incluye inspección del material entrante, corte, obtención de imágenes de circuitos, grabado, impresión de máscara de soldadura, inspección AOI, pruebas eléctricas, control de calidad final y embalaje. Se aceptan muestras personalizadas y pedidos por volumen, lo que permite a los compradores analizar sus requisitos antes de pasar a cantidades de producción mayores.

Al solicitar una cotización, es útil proporcionar los archivos de fabricación del tablero, el dibujo mecánico, el material requerido, el espesor del acabado, el espesor del cobre, el acabado de la superficie y la cantidad del pedido. También se deben incluir todas las tolerancias dimensionales críticas o requisitos de inspección especiales.

Para obtener detalles del producto y solicitudes de cotización, visite Xinda PCB o comuníquese con el equipo en bluesky@xdpcba.com o Sales10@xdpcba.com.

Consideraciones finales antes de realizar un pedido

La producción exitosa de PCB de aluminio LED circulares personalizadas comienza con una especificación clara. El material, el diseño del circuito, el contorno de la placa, las características de montaje y el acabado de la superficie deben describir el mismo diseño aprobado. Luego, los requisitos de fabricación e inspección deben adaptarse a la aplicación prevista.

Antes de realizar el pedido, los compradores deben verificar que los archivos de fabricación estén completos, que las dimensiones críticas estén definidas y que las especificaciones cotizadas coincidan con el producto solicitado. Un prototipo debe revisarse según esos requisitos y cualquier revisión debe documentarse antes de que comience la producción en volumen.

Para pedidos repetidos, conservar los archivos de diseño aprobados y los criterios de aceptación ayuda a mantener la coherencia entre lotes. Estos pasos proporcionan una base práctica para trabajar con un fabricante de PCB y mantener los proyectos de iluminación LED personalizados según lo programado.
