PCB circulares de aluminio para iluminación LED: luces empotradas, paneles de luz y otras aplicaciones

La placa de circuito dentro de una luz LED rara vez es lo primero que un comprador considera al seleccionar un producto de iluminación. La carcasa, la luminosidad, el aspecto y el método de instalación suelen recibir más atención. Sin embargo, la PCB debe adaptarse al dispositivo y soportar su diseño eléctrico antes de poder ensamblar la lámpara terminada.

Los PCB circulares de aluminio se utilizan en una variedad de productos de iluminación LED, incluidos downlights, focos y otras luminarias compactas. Su base metálica proporciona una ruta de transferencia de calor, mientras que el contorno circular puede adaptarse a carcasas de lámparas diseñadas alrededor de una fuente de luz central. Los requisitos no son idénticos en todas estas aplicaciones. Es posible que un tablero para una luz empotrada deba adaptarse a un reflector y una estructura de montaje, mientras que un tablero para un panel de luz puede tener que acomodar una disposición óptica diferente.

Por lo tanto, la elección de la placa adecuada comienza con la aplicación de iluminación prevista. Es necesario considerar en conjunto la estructura del dispositivo, la disposición de los componentes, las condiciones de instalación y los requisitos de fabricación. Para los fabricantes de iluminación, comprender estas diferencias ayuda a evitar elegir una PCB basándose únicamente en la forma.

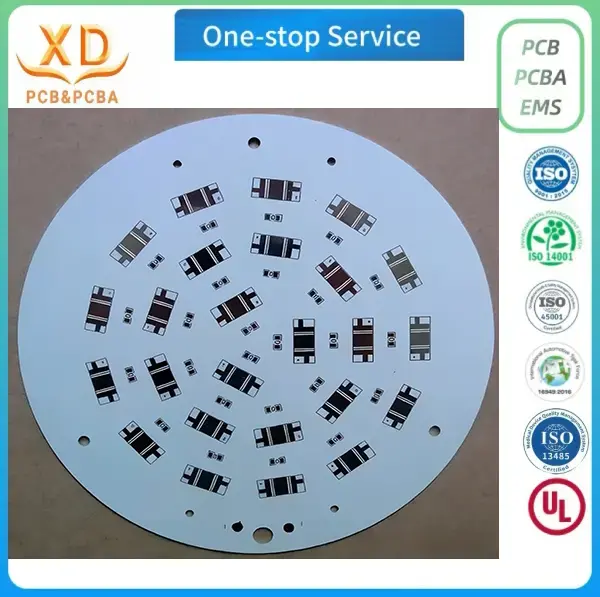

PCB circulares de aluminio en downlights residenciales y comerciales

Los downlights son comunes en hogares, oficinas, hoteles, espacios comerciales y otros ambientes interiores. Muchos diseños utilizan una fuente de luz compacta instalada en una carcasa empotrada o montada en superficie. Una PCB circular puede seguir la forma del dispositivo y proporcionar una base adecuada para el circuito LED.

El espacio disponible dentro de un downlight suele ser limitado. La placa puede ubicarse cerca de un reflector, lente, controlador o soporte de montaje, dejando poco espacio para cambios una vez finalizado el diseño mecánico. Su diámetro exterior es importante, pero la posición de los orificios de montaje y el espacio libre alrededor de los componentes pueden ser igualmente importantes.

El diseño de la placa debe reflejar la disposición prevista de los LED y las partes ópticas circundantes. Si el dispositivo utiliza un reflector, las posiciones de los componentes deben ser compatibles con su forma y posición de montaje. Los conectores, cables y sujetadores también necesitan suficiente espacio para no interferir con el montaje.

Los downlights utilizados en edificios comerciales pueden funcionar durante largos períodos cada día. En estas aplicaciones, la construcción de la PCB debe considerarse junto con la carcasa y las condiciones de funcionamiento previstas. Una base de aluminio puede ayudar a transferir el calor fuera del área del circuito, pero el diseño completo del dispositivo determina la eficacia con la que ese calor se aleja de los LED.

Para los fabricantes que desarrollan un nuevo downlight, revisar los dibujos de la PCB y la carcasa juntos es más útil que aprobar el esquema de la placa por separado. Esto facilita la identificación de conflictos mecánicos antes de que se produzcan las muestras.

Las luces del panel tienen diferentes requisitos de diseño

Los paneles de iluminación se utilizan ampliamente en oficinas, escuelas, edificios comerciales y otros espacios interiores donde se requiere una iluminación amplia y uniforme. Su construcción interna varía según el producto. Algunos diseños utilizan placas de LED dispuestas alrededor de una guía óptica, mientras que otros utilizan diferentes diseños según la fuente de luz y la carcasa.

Esto significa que no se debe seleccionar automáticamente una PCB circular para cada panel de luz. La forma de la placa debe adaptarse a la arquitectura de iluminación real. Cuando se utiliza una placa circular, su posición relativa a los componentes ópticos debe establecerse durante el diseño.

La ubicación de los componentes puede afectar la forma en que la fuente de luz se alinea con el sistema óptico. El diseño mecánico debe tener en cuenta el contorno de la placa, las características de montaje, las rutas de cableado y el espacio necesario para otras piezas internas. Es posible que aún sea necesario revisar una PCB que se ajuste al gabinete si sus puntos de montaje o ubicaciones de componentes entran en conflicto con el ensamblaje previsto.

Los fabricantes de paneles de iluminación también deben confirmar si la placa se suministra como una PCB desnuda o como una placa de circuito ensamblada. Si los componentes se van a instalar antes de la entrega, los datos de ensamblaje y los requisitos de los componentes deben incluirse en el pedido. Esta distinción puede afectar tanto a la cotización como al acuerdo de producción.

Para proyectos personalizados, el punto de partida más útil es el dibujo del dispositivo real y el diseño del circuito aprobado. Luego, la PCB se puede comparar con el espacio disponible y la disposición óptica prevista en lugar de confiar en suposiciones basadas en la categoría del producto.

Los focos y las lámparas PAR requieren una cuidadosa colocación de los componentes

Los focos y las lámparas PAR dirigen la luz hacia un área u objeto en particular. Sus disposiciones ópticas pueden diferir de las de los paneles de luz de amplia cobertura, y la posición de la fuente LED puede estar estrechamente relacionada con el reflector o la lente.

Una PCB circular de aluminio puede proporcionar una base práctica para una disposición LED compacta, pero la placa debe encajar en el dispositivo sin obstruir los componentes cercanos. El diámetro disponible, las posiciones de montaje y las holguras de los componentes deben confirmarse con el diseño mecánico.

La disposición eléctrica también debe adaptarse a la configuración de LED prevista. El enrutamiento de las pistas, el espesor del cobre y la ubicación de los componentes deben seguir los requisitos del circuito en lugar de elegirse únicamente porque la placa es circular. Si el diseño incluye características muy espaciadas o espacio de enrutamiento limitado, los archivos de fabricación deben revisarse antes de lanzar la placa para producción.

Los focos y las lámparas PAR se pueden utilizar en exhibidores minoristas, entornos hoteleros, hogares e interiores comerciales. Los requisitos del producto final pueden variar considerablemente entre aplicaciones, por lo que no existe una construcción de PCB única que se adapte a todas las lámparas.

Para un diseño personalizado, el fabricante de PCB necesita datos de fabricación claros y la información mecánica relevante. Estos detalles ayudan a establecer si el tablero solicitado se puede producir según lo especificado y si alguna dimensión o requisito de construcción necesita confirmación adicional.

La iluminación exterior e industrial aporta diferentes condiciones de funcionamiento

Los reflectores LED, bañadores de pared y productos de iluminación industrial pueden funcionar en entornos que difieren sustancialmente de los de los downlights de interior. Dependiendo de la instalación, pueden estar expuestos a cambios de temperatura ambiente, largos períodos de funcionamiento, vibraciones u otras condiciones ambientales.

Una PCB de aluminio puede ser adecuada para estos productos, pero la placa debe evaluarse como parte de la luminaria completa. La carcasa, la disposición de montaje y la ruta térmica circundante afectan las condiciones experimentadas por el circuito LED. El material de la PCB por sí solo no establece si la lámpara terminada es adecuada para un entorno industrial o exterior en particular.

El diseño mecánico también merece atención. El contorno de la placa y las características de montaje deben coincidir con el dispositivo, mientras que el material y el grosor deben seguir las especificaciones del producto. Cuando un producto de iluminación tenga requisitos medioambientales o de fiabilidad específicos, el fabricante debería definir las comprobaciones necesarias a nivel del producto.

El mismo principio se aplica a los bañadores de pared y otras luminarias con formas inusuales. Una PCB circular puede ser apropiada para una fuente o módulo de luz en particular, pero no se debe suponer que se adapta a todas las disposiciones de iluminación largas o lineales. El esquema requerido debe provenir del diseño real.

Para proyectos de iluminación industrial, los compradores deben discutir las condiciones de aplicación con el equipo de ingeniería del producto antes de finalizar la especificación de PCB. Esto ayuda a garantizar que el tablero seleccionado sea consistente con el uso previsto en lugar de depender de una afirmación general sobre sustratos de aluminio.

Los usos de iluminación automotriz requieren una revisión específica de la aplicación

Los PCB de aluminio también se pueden utilizar en determinados productos de iluminación para automóviles, incluidos faros antiniebla, módulos de iluminación ambiental y lámparas de señales auxiliares. Estas aplicaciones pueden tener espacio de instalación limitado y requisitos específicos para la forma y ubicación de la placa de circuito.

La disposición mecánica puede ser particularmente importante cuando la PCB debe encajar dentro de un conjunto de lámpara existente. Los puntos de montaje, las posiciones de los conectores y las holguras de los componentes deben confirmarse con los dibujos de diseño pertinentes. Cualquier cambio en el contorno del tablero debe compararse con el resto del ensamblaje antes de la producción.

Las aplicaciones automotrices también pueden implicar condiciones de operación y requisitos de calificación que difieren de los de la iluminación interior ordinaria. Los compradores deben confirmar las especificaciones, pruebas y requisitos del proveedor aplicables para el proyecto en particular. El hecho de que una PCB esté hecha de aluminio no establece, por sí solo, su idoneidad para una aplicación automotriz.

Cuando se esté desarrollando un tablero circular para un módulo de iluminación de un vehículo, el proveedor debe recibir los archivos de fabricación correctos y los requisitos de materiales claramente definidos. El cliente también debe establecer qué registros de inspección o documentos de calificación son necesarios antes de realizar el pedido.

Qué tienen en común las diferentes aplicaciones

Aunque los downlights, paneles de luz, focos y otros productos LED tienen estructuras diferentes, los requisitos de sus PCB comparten varias consideraciones básicas.

El ajuste mecánico es lo primero. La placa debe coincidir con la carcasa, los puntos de montaje y el espacio disponible. Un diámetro exterior correcto no garantiza que toda la placa encaje si los agujeros, cortes o componentes están mal colocados.

El diseño del circuito debe coincidir con el producto previsto. El espesor del cobre, el ancho de la traza y la disposición de los componentes deben reflejar el diseño eléctrico. Estos detalles deben definirse en los datos de fabricación en lugar de dejarse en manos de suposiciones durante la fabricación.

Las condiciones térmicas deben considerarse a nivel de luminaria. Una base de aluminio proporciona una ruta para la transferencia de calor, pero el resultado también depende de la construcción de la placa, del contacto con las piezas circundantes y del diseño general de la luminaria.

Los archivos de fabricación deben reflejar el diseño aprobado. Los dibujos mecánicos, los archivos de fabricación y la información de montaje deben estar de acuerdo. Cualquier cambio realizado durante el desarrollo debe registrarse en la revisión actual antes de que comience la producción.

Los requisitos de inspección deben acordarse de antemano. Las comprobaciones dimensionales, la inspección de circuitos y las pruebas eléctricas cubren diferentes características. El comprador y el proveedor deben establecer qué controles se requieren y cómo se aceptarán los tableros terminados.

Estos puntos proporcionan una base útil para comparar opciones de PCB entre diferentes productos de iluminación. También ayudan a prevenir el error común de tratar una PCB como un componente estándar cuando sus dimensiones y construcción están vinculadas a un dispositivo en particular.

Selección de una PCB circular de aluminio para un proyecto de iluminación personalizado

Para iluminación LED personalizada, la placa debe seleccionarse según los requisitos del producto real. Comience con las dimensiones de la carcasa, la disposición de montaje y el diseño del circuito. Luego confirme el material, el espesor del acabado, las especificaciones de cobre y el acabado de la superficie con el fabricante de PCB.

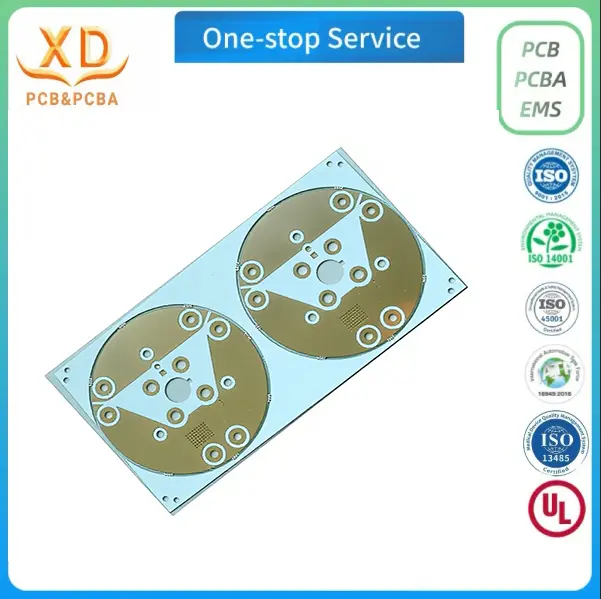

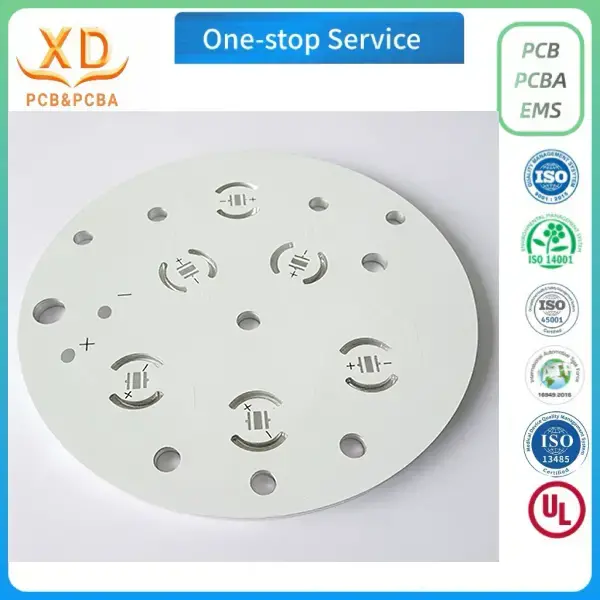

La PCB de aluminio LED circular personalizada destacada de Xinda PCB utiliza una aleación de aluminio 5052, con un espesor de placa acabado declarado de 1,0 a 2,5 mm y un espesor de cobre de 1 a 2 oz. Estas especificaciones se aplican al producto presentado. La especificación más amplia del proceso de PCB de aluminio cubre espesores de placa terminada de 0,4 a 3,0 mm y espesores de cobre de 1 a 6 oz, según la construcción y el diseño.

Los acabados de superficie disponibles en la especificación general del proceso incluyen OSP, HASL, oro por inmersión, estaño por inmersión sin plomo y plata por inmersión. Se debe confirmar la opción adecuada según los requisitos de diseño y montaje.

Para obtener una cotización, proporcione el esquema del tablero, los archivos de fabricación, el material y el espesor requeridos, las especificaciones de cobre, el acabado de la superficie y la cantidad del pedido. Si es necesario suministrar la placa con componentes instalados, incluya la lista de materiales y los datos de ubicación para que el proveedor pueda confirmar el alcance requerido.

Xinda PCB acepta muestras personalizadas y pedidos por volumen para proyectos de PCB de aluminio. Más información sobre el producto está disponible en Xing Da Electric Technology Co., Ltd. Para consultas sobre proyectos, comuníquese con bluesky@xdpcba.com o Sales10@xdpcba.com .

Elegir el tablero alrededor de la luz terminada

Una PCB circular de aluminio debe evaluarse de acuerdo con el producto de iluminación para el que está destinada. Los downlights necesitan una placa que se adapte a la carcasa compacta y a la disposición óptica. Los paneles de iluminación requieren un diseño adecuado a su estructura interna particular, mientras que los focos y las luminarias exteriores pueden tener diferentes requisitos mecánicos y operativos.

El enfoque más confiable es definir primero los requisitos del dispositivo y luego confirmar la construcción de la PCB con el diseño aprobado. Planos claros, archivos de fabricación consistentes y criterios de inspección acordados brindan al proveedor una base sólida para la producción.

Para los fabricantes de iluminación, este proceso ayuda a mantener la selección de PCB conectada con el producto terminado. También facilita la discusión de los requisitos personalizados con un proveedor antes de que comiencen el muestreo y la producción.
